Etau de précision

Petit étau pour la micromécanique

← Retour au projet ← Retour accueil

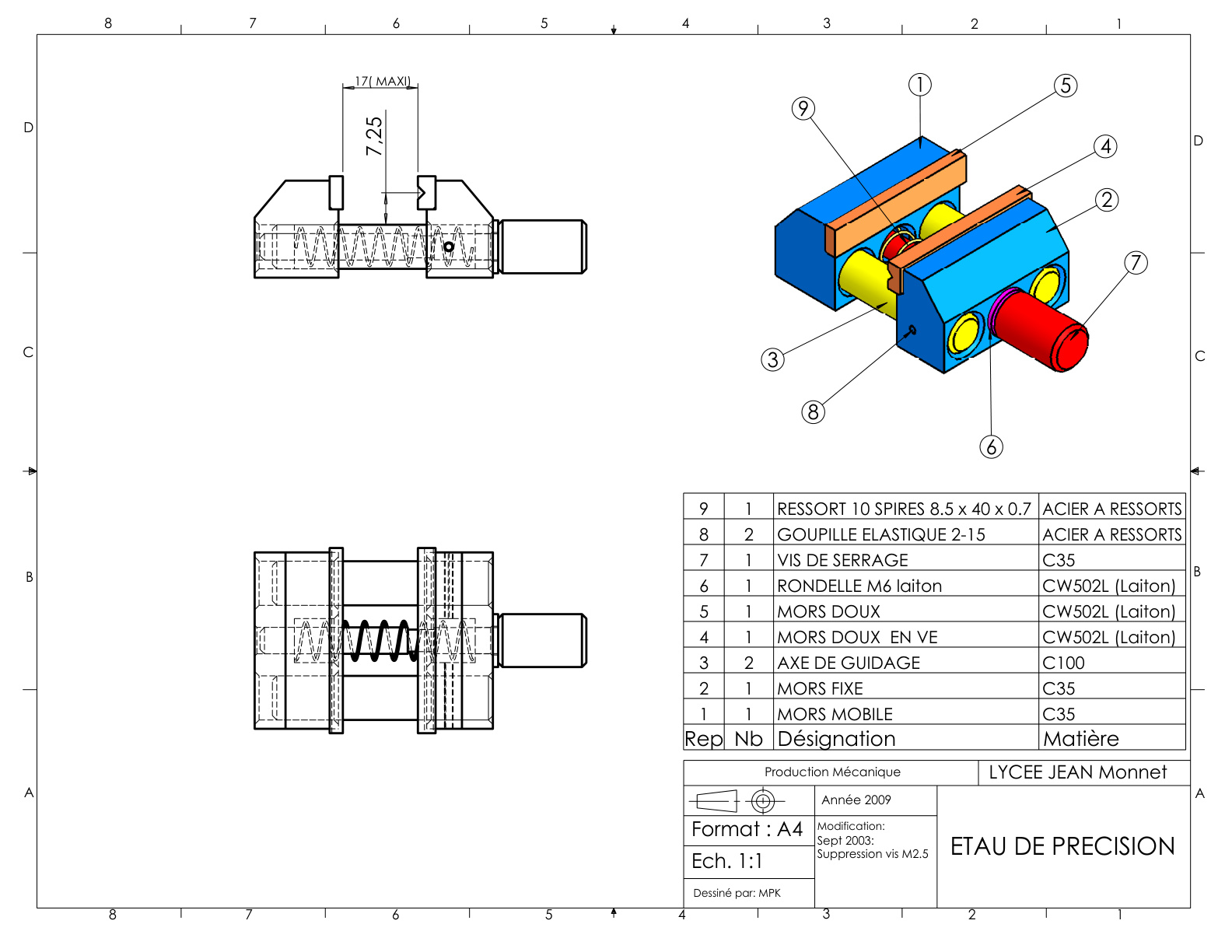

Plan d'ensemble — Plan d'ensemble
⬇ PDF

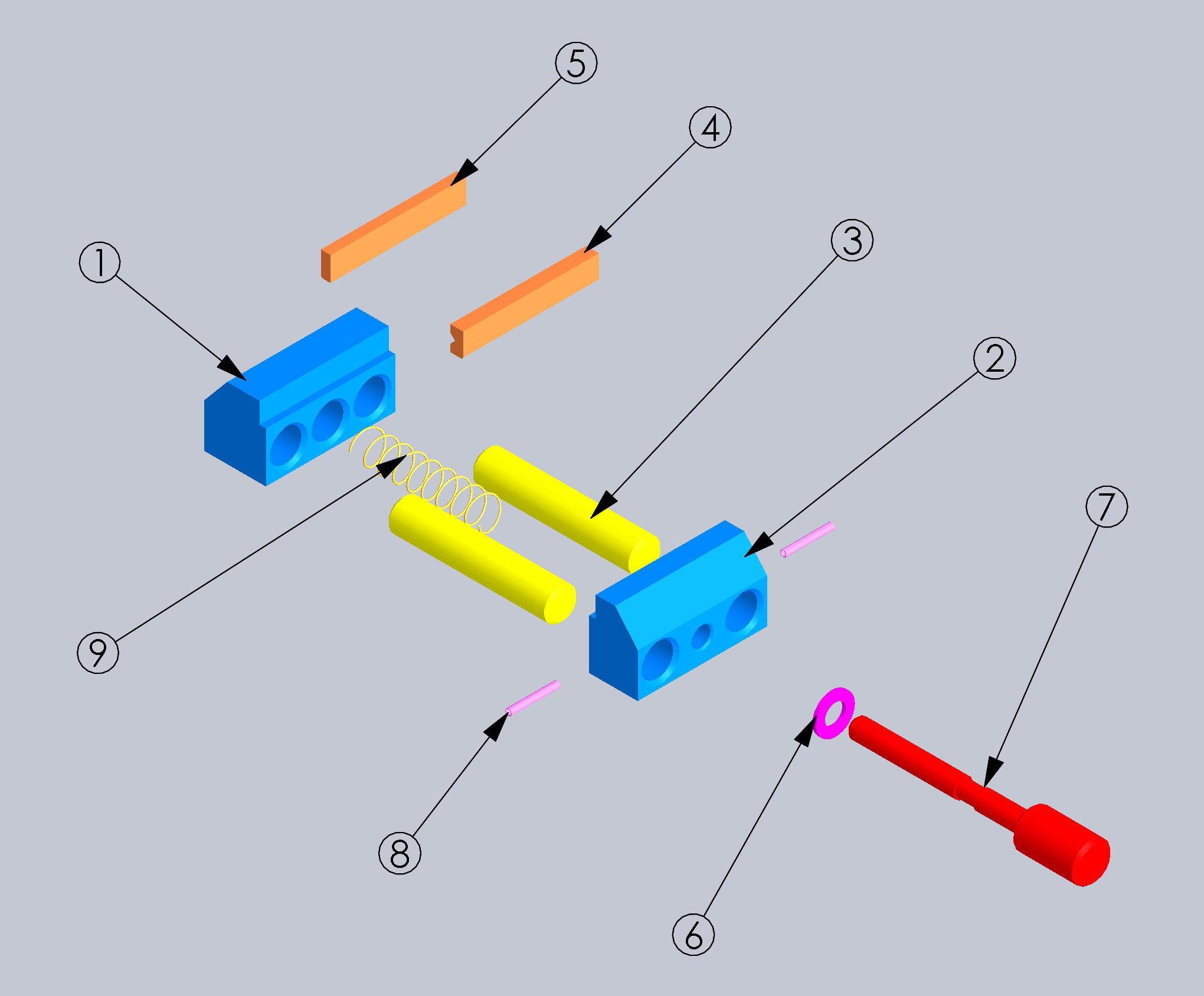

Vue éclatée — Vue éclatée
⬇ PDF

Mors mobile — Mors mobile
⬇ PDF

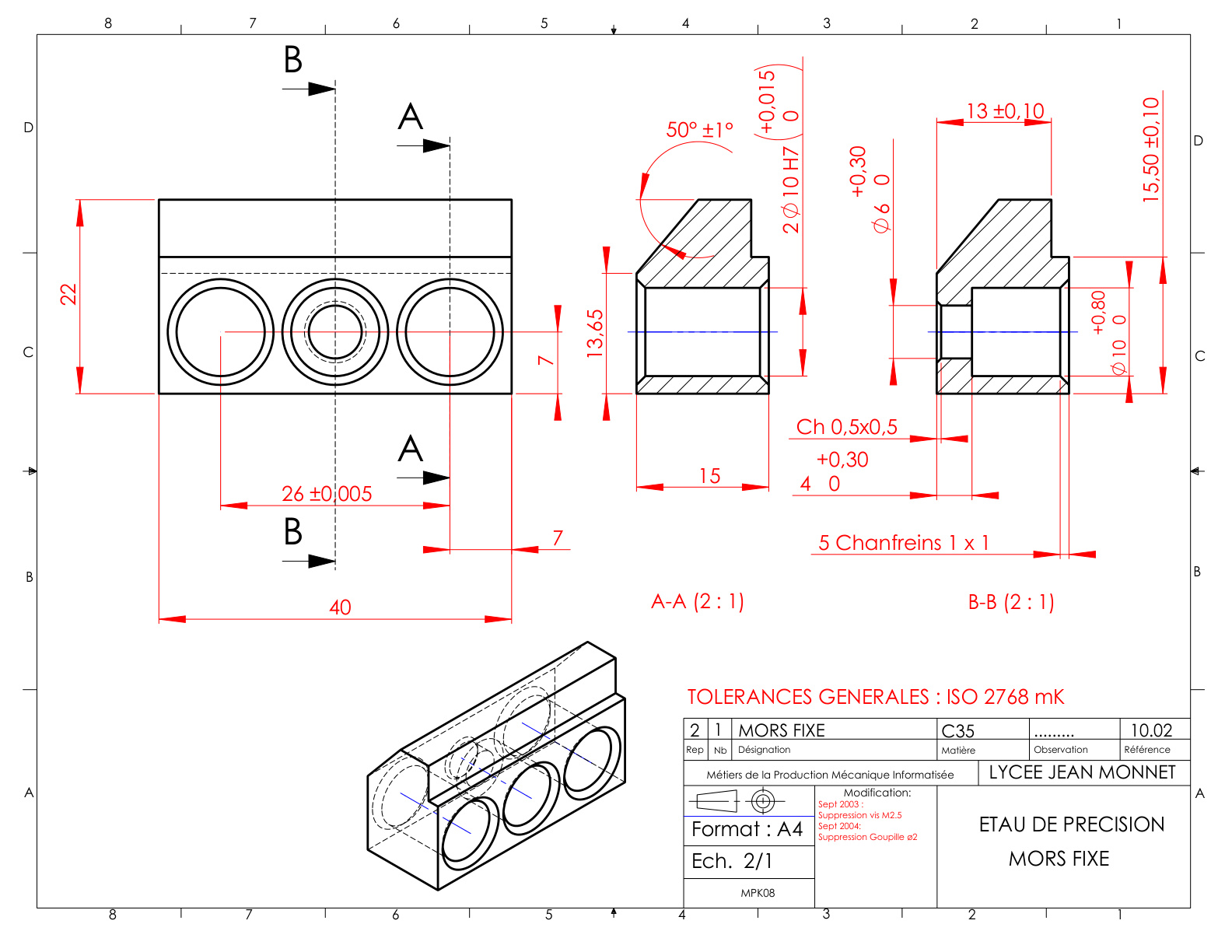

Mors fixe — Mors fixe
⬇ PDF

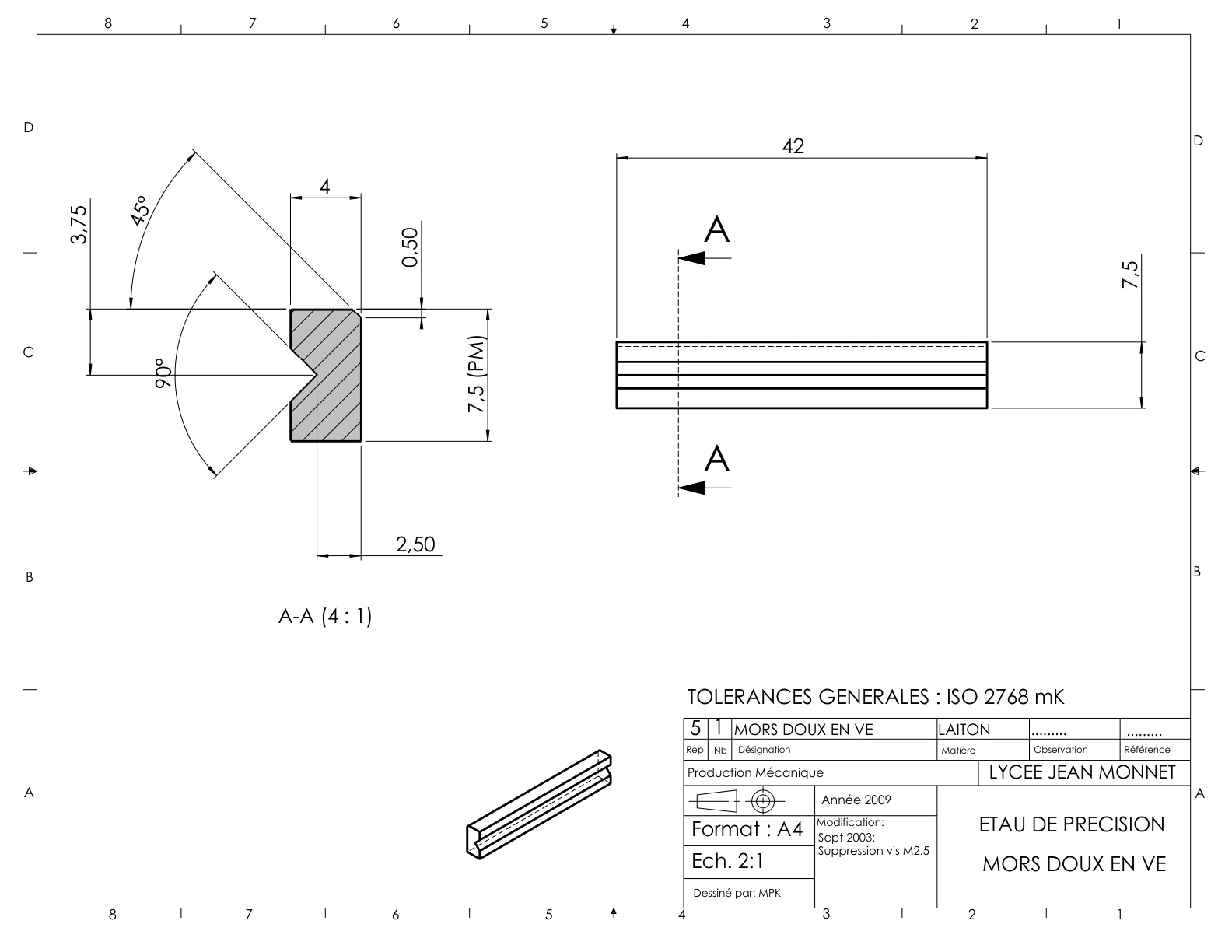

Mors doux en Vé — Mors doux en Vé
⬇ PDF

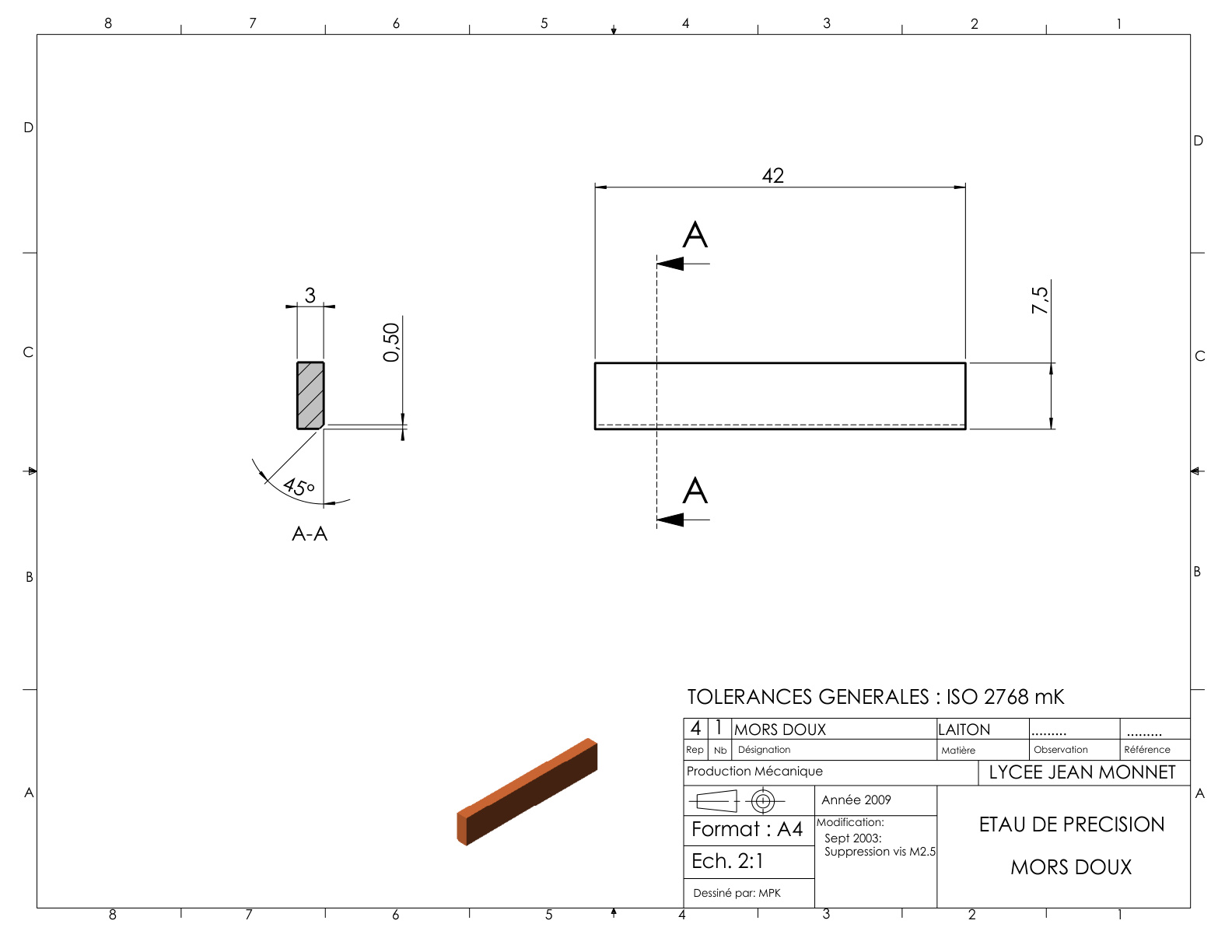

Mors doux — Mors doux
⬇ PDF

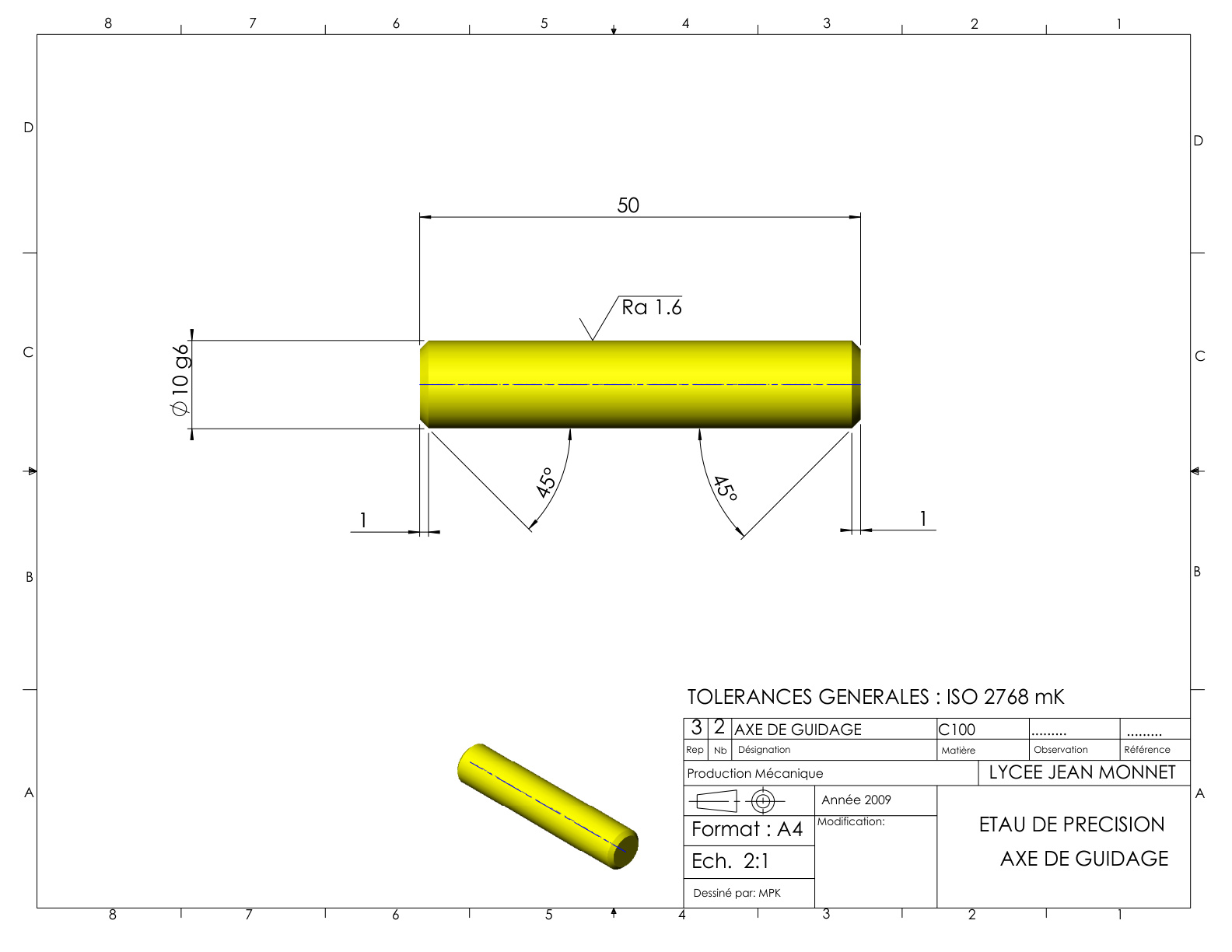

Axe de guidage — Axe de guidage
⬇ PDF

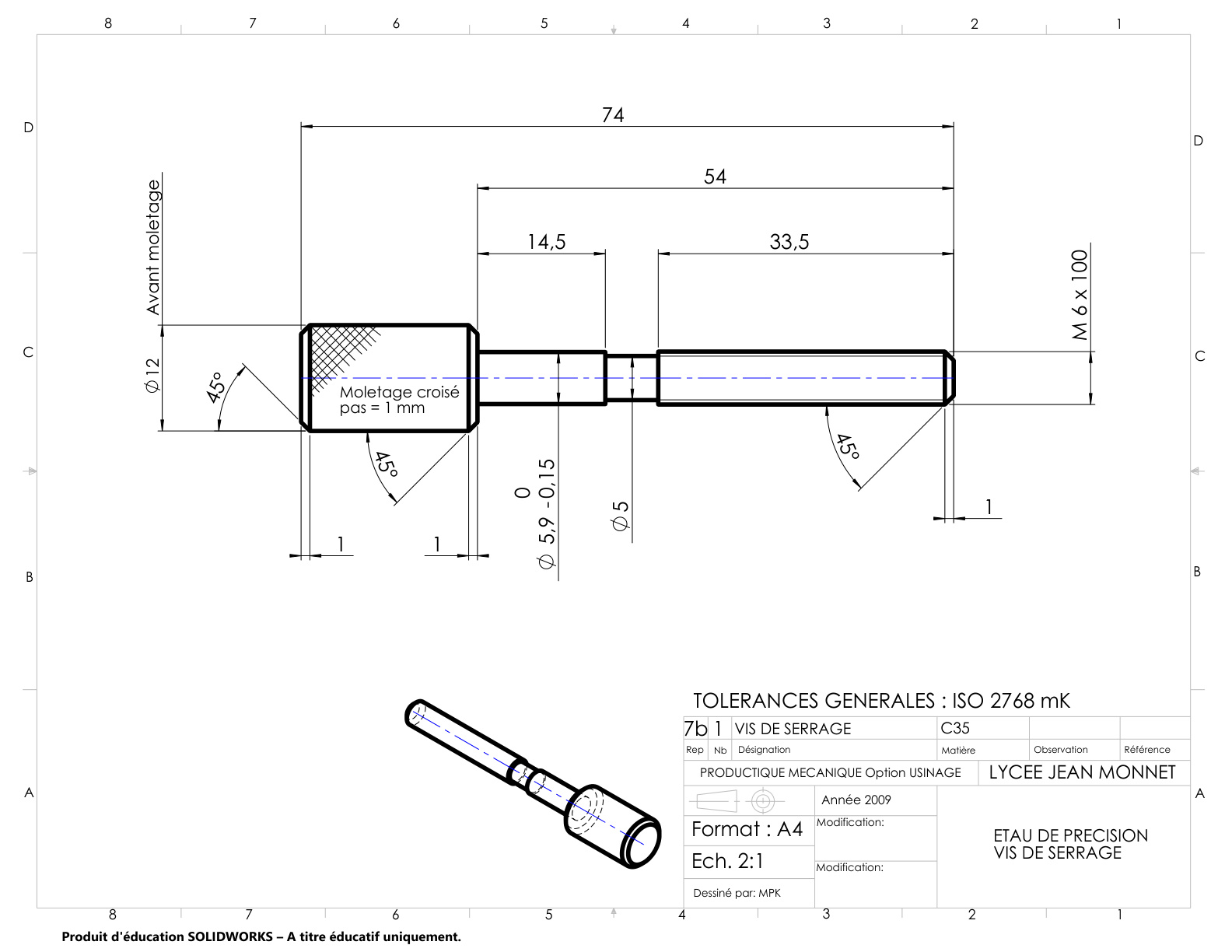

Vis de serrage — Vis de serrage
⬇ PDF

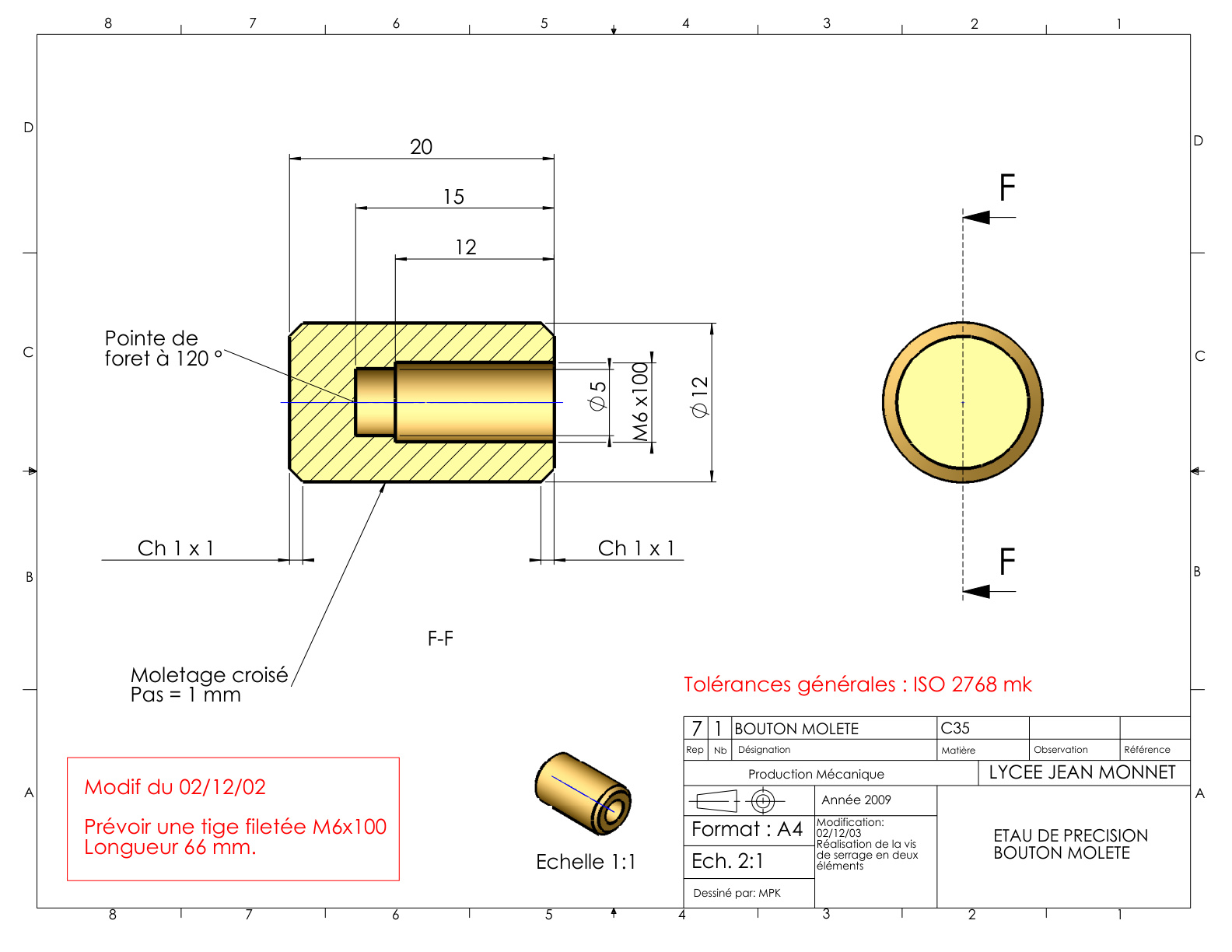

Bouton moleté — Bouton moleté
⬇ PDF

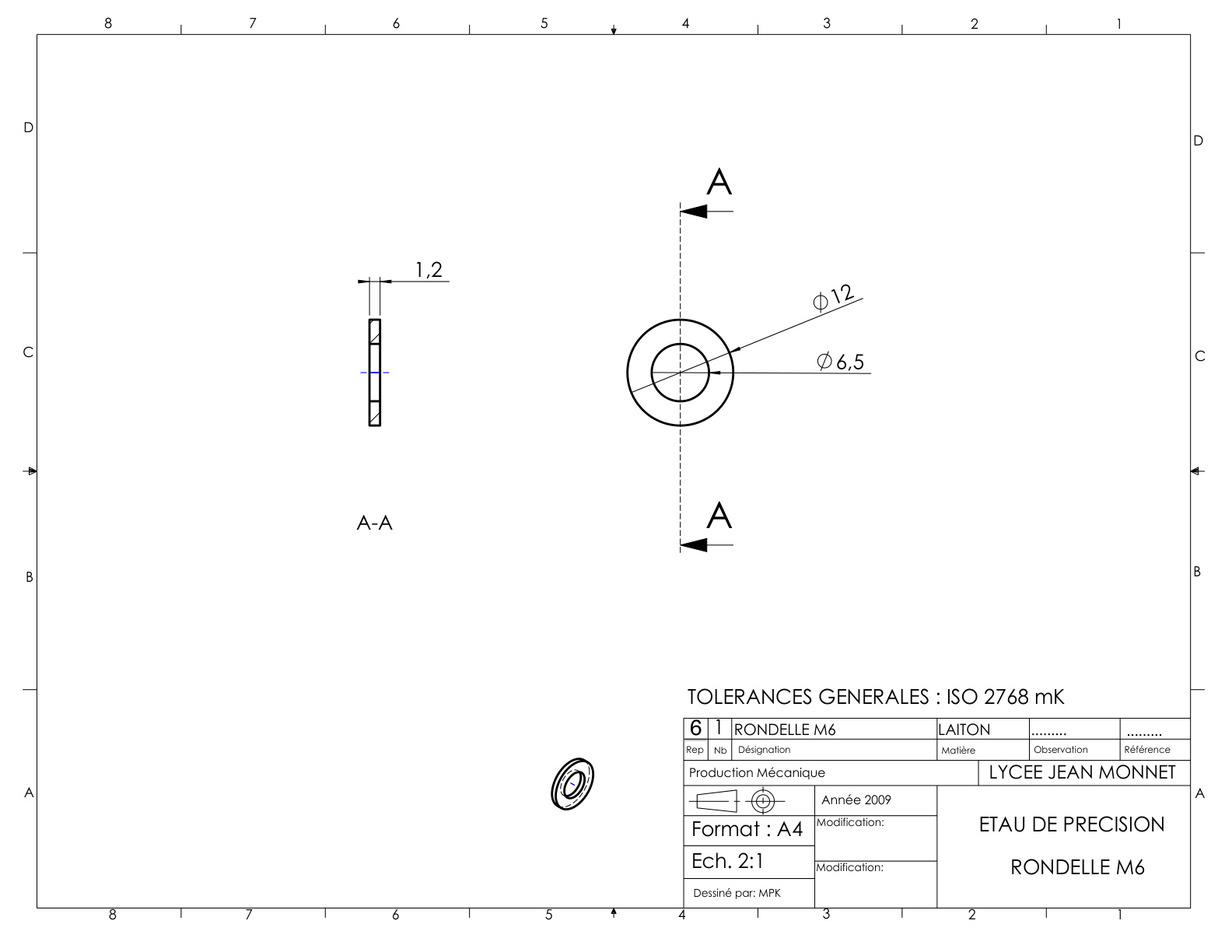

Rondelle M6 en Laiton — Rondelle M6 en Laiton
⬇ PDF

Mors mobile, repérage des surfaces — Mors mobile, repérage des surfaces
⬇ PDF

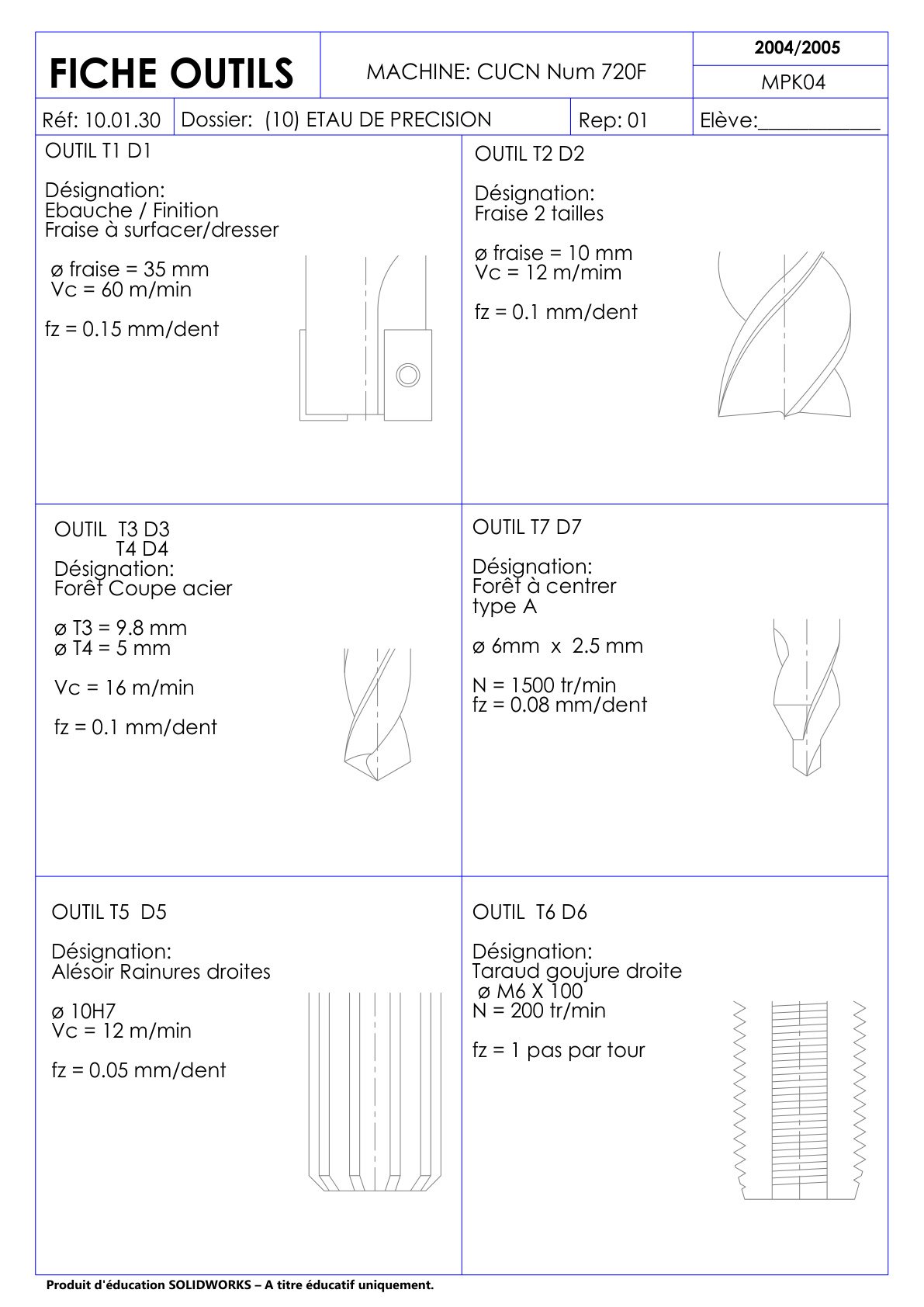

Mors mobile, fiche outils — Mors mobile, fiche outils
⬇ PDF

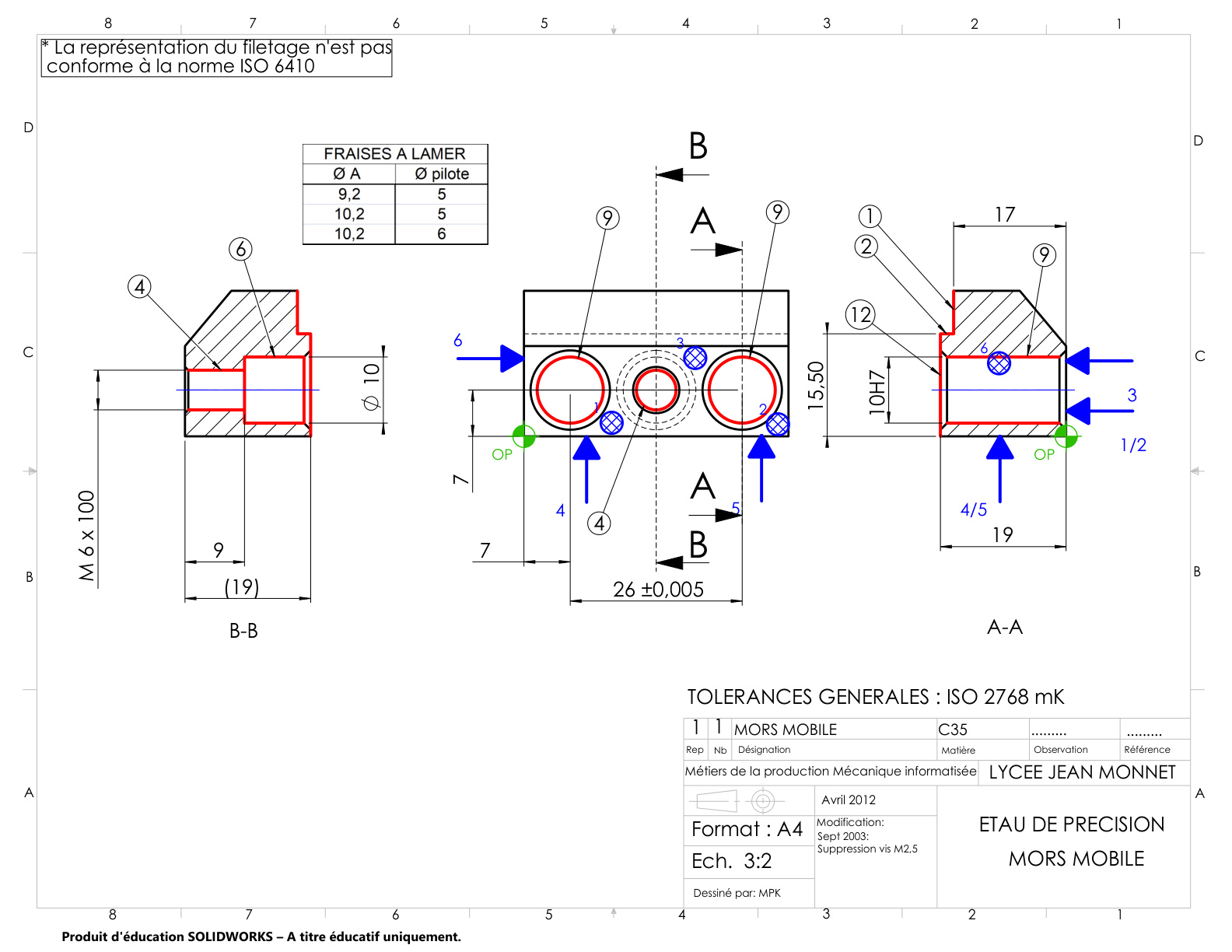

Mise en position — Mise en position
⬇ PDF

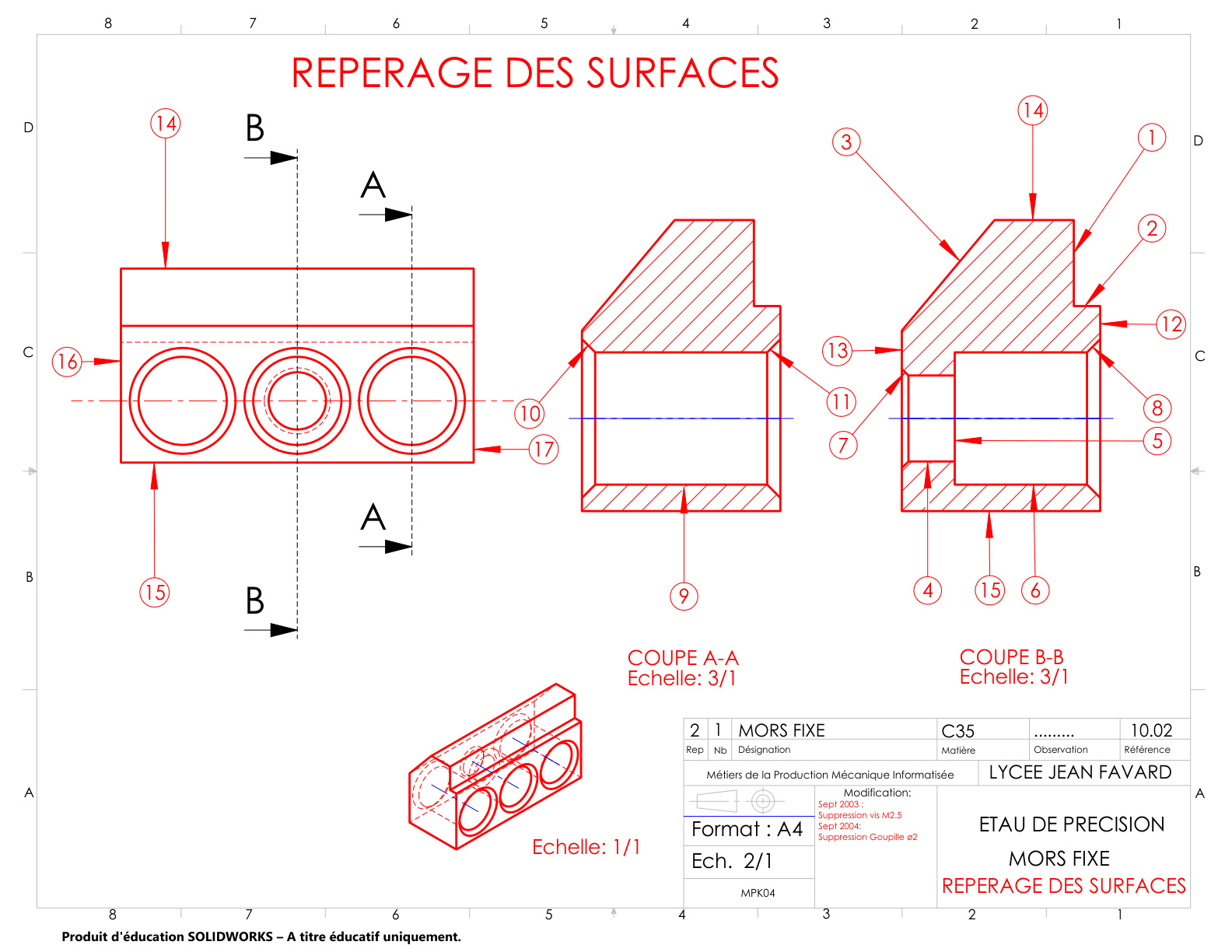

Mors fixe, repérage des surfaces — Mors fixe, repérage des surfaces
⬇ PDF

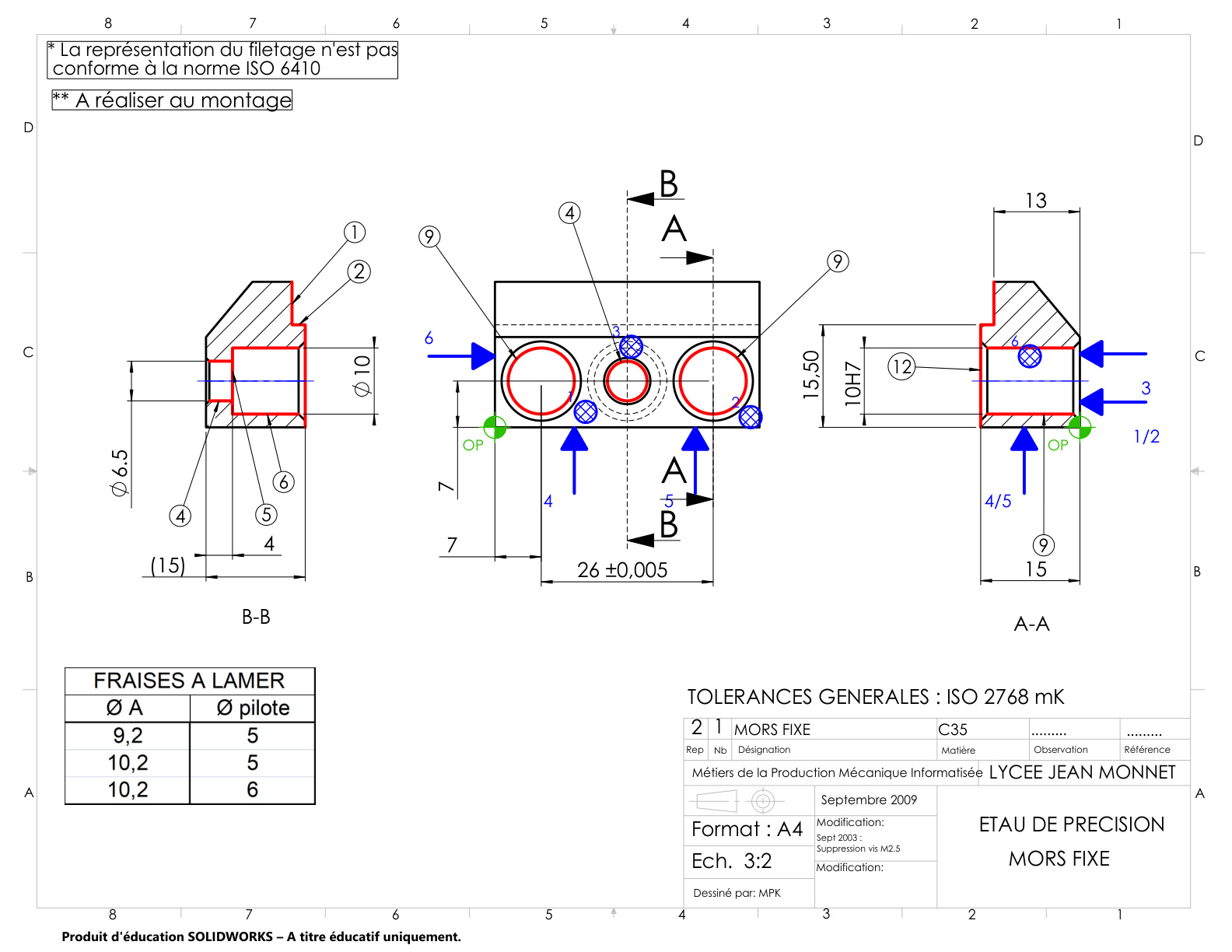

Mors fixe — Mors fixe
⬇ PDF

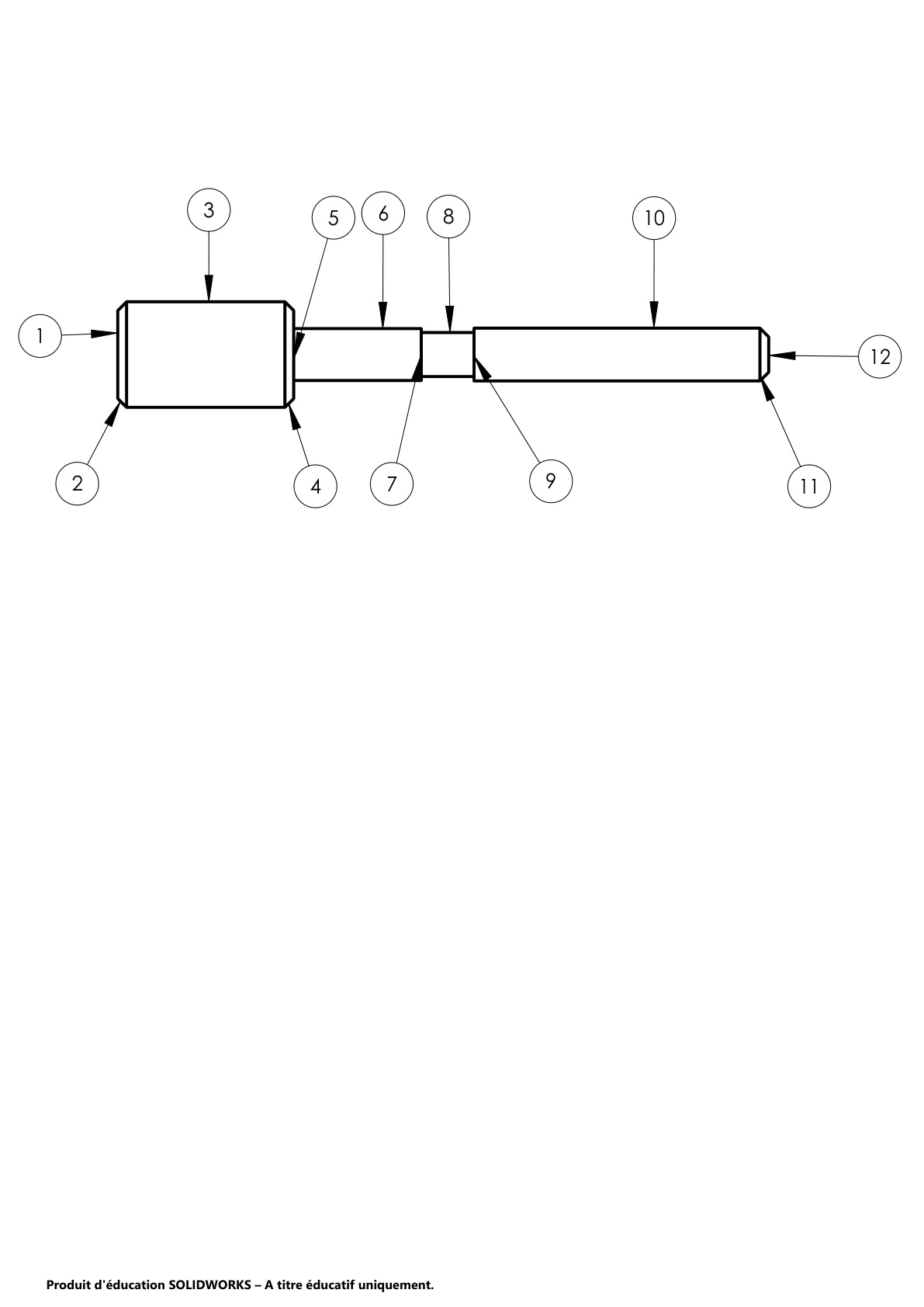

Vis de serrage, repérage des surfaces — Vis de serrage, repérage des surfaces
⬇ PDF
